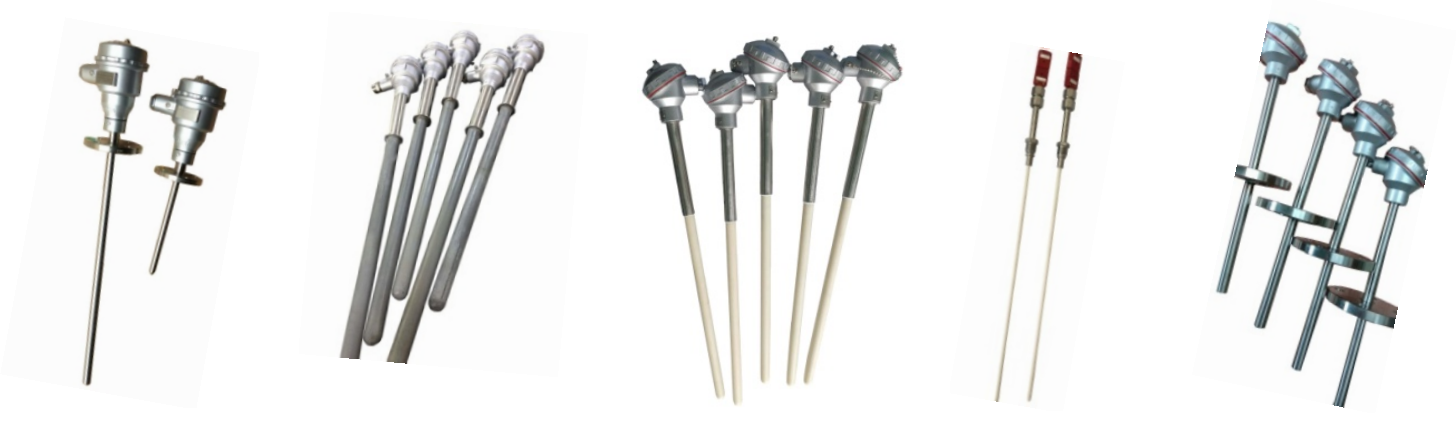

裝配熱電偶顧名思義是指構成熱電偶的最基本的三個部分（簡稱“基體部分”，包括測溫元件、絕緣材料、保護管）是通過組裝而成、可以通過拆卸分開的。
熱電偶/阻使用溫度及保護管材料
|
保護管材質 |
分度號 |
直徑大小 |
建議使用溫度（℃） |
|
0Cr18Ni9Ti |
K N |
?12 ?16 ?20 ?25 |
0~800 |
|
E J |
0~700 |
||
|
T |
0~300 |
||
|
Pt100 Pt10 P t1000 |
-200~600 |
||
|
GH3030/GH3039/inconel600 |
K N |
?16 ?20 ?25 |
0~1250 |
|
S R |
0~1300 |
||
|
剛玉管 |
K N |
?16 ?20 ?25 |
0~1300 |
|
S R |
0~1600 |
||
|
B |
0~1800 |
||
|
0Cr25Ni20/310S |
K N |
?16 ?20 ?25 |
0~1000 |
|
Mo2Ti、316L |
K N E J |
?16 ?20 ?25 |
0~700 |
|
T |
0~300 |
||
|
Pt100 Pt10 P t1000 |
-200~600 |
||
|
襯PTFE |
K N E J Pt100 |
?12 ?16 ?20 ?25 |
0~200 |
|
碳化硅 氮化硅 碳化硅結合氮化硅 |
K N |
?20 ?25 ?30 |
0~1300 |
|
S R |
0~1600 |
||
|
B |
0~1800 |
熱電偶的精度：指具體一支熱電偶的熱電特性與該類熱電偶的標準分度表的符合程度，又叫允差（允許偏差）。熱電偶的允差標準只與分度號有關。熱電偶允差等級有I、II、III級。
|
精度 分度號 |
國際標準允差(單位：℃) |
AMS2750 1級 |
||
|
I |
II |
III |
||
|
K、N、E、J |
±1.5或0.4%|t| |
±2.5或0.75%|t| |
±2.5或1.5%|t| |
±1.1或0.4% |
|
T |
±0.5或0.4%|t| |
±1.0或0.75%|t| |
±1.0或1.5%|t| |
|
|
S、R |
±1.0或±[1+（t-1100）×0.3%] |
±1.5或0.25%|t| |
無 |
±0.6或0.1% |
|
B |
無 |
±0.25%|t| |
±4或0.5%|t| |
|
|
C、D |
無 |
±4或1.0%|t| |
無 |
|
鉑電阻測溫精度：
|
性能 |
類別 |
技術參數 |
|
|
允差等級 |
鉑電阻 |
AA級 |
±（0.10+0.17%|t|） |
|
A級 |
±（0.15+0.2%|t|） |
||
|
B級 |
±（0.30+0.5%|t|） |
||
|
銅電阻 |
C級 |
±（0.30+0.6%|t|） |
|
熱電偶/阻熱響應時間
溫度越高，直徑越小，保護管壁厚越薄，熱響應時間越小
|
保護管直徑 |
保護管材質 |
熱響應時間 |
|
φ16 |
非金屬 |
≤240 |
|
金屬 |
≤180 |
|
|
φ20 |
金屬 |
≤240 |
|
φ20 |
非金屬 |
≤300 |
|
錐形保護管 |
金屬 |
保護管材質級使用環境
|
類別 |
材質 |
最高溫度℃ |
適用環境、性能特點 |
|
耐蝕金屬 |
1Cr18Ni9Ti，SUS304/321 |
900 |
應用最廣泛的不銹鋼，價格低，加Ti、Nb抗晶界腐蝕 |
|
Mo2Ti，SUS316L |
900 |
超級耐蝕不銹鋼，耐孔蝕，耐海水，廣泛用于化工領域 |
|
|
Cr25Ti，Cr25Ni20 |
1000 |
耐熱抗氧化，Cr25Ti加工性稍差，310S抗硫蝕稍差 |
|
|
HB HC |
250 |
耐酸堿腐蝕 |
|
|
高溫合金 |
GH3030/ inconel600 |
1100 |
常用高溫合金，抗氧化耐蝕性能優越，耐滲碳 |
|
GH3039 |
1200 |
常用的高溫合金，抗氧化耐蝕性能優越，熱強性好 |
|
|
3YC52，OR1300 |
1300 |
新型高溫合金，目前高溫抗氧化性能好的高溫合金 |
|
|
耐磨合金 |
鑄造/粉末冶金高溫合金 |
1100 |
鑄造合金，或粉末冶金合金，用于流化床鍋爐或水泥窯 |
|
離子滲透WC |
600 |
不銹鋼基體離子注滲WC，用于中溫耐磨 |
|
|
耐磨高溫合金HR1230 |
1200 |
高溫耐磨合金，高溫強度好 |
|
|
真空專用 |
鉭管 |
1800 |
用于惰性、真空及強酸腐蝕性氣氛中，氣密好 |
|
鉬管 |
2000 |
用于惰性、真空及還原性氣氛中，氣密性好 |
|
|
鎢管 |
2200 |
用于惰性、真空，氣密性好 |
|
|
非金屬管 |
MC8206 |
1280 |
適用于BaCl2熔鹽，不適于氧化性氣氛 |
|
聚四氟乙烯 |
250 |
耐酸堿腐蝕 |
|
|
高鋁管99.5%A12O3 |
1400 |
Al2O3的純度越高，其高溫強度、電絕緣性能、耐磨性能越好，易碎斷。在還原性氣氛中，使用溫度偏低 |
|
|
剛玉管99.9%A12O3 |
1700 |
||
|
碳化硅管SiC98% |
1650 |
耐高溫腐蝕耐磨，抗熱沖擊差，適用于氧化氣氛 |
|
|
金屬陶瓷管 |
1400 |
鹽堿液 |
|
|
鎢鉬陶瓷管 |
1700 |
金屬液體 |
